TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다

1
MOQ
Communicable
가격
TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
상품 카테고리: 텍사스 인스트루먼트
시리즈: TMS320F28335PGFA
증가하는 방식: SMD / SMT
패키지 / 건: TQFP-64
데이터 램 크기: 1 kB
공급 전압 - 민: 1.8 V
공급 전압 - 맥스: 5.5 V
최소 동작 온도: - 40 C
최대 작업 온도: + 85 C
패키징: 마우스릴
브랜드: 텍사스 인스트루먼츠 사 / 국민
데이터 램 종류: SRAM
하이 라이트:

TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다

,

텍사스 인스트루먼츠 사 내셔널 세미컨덕터 TQFP-64

기본 정보
원래 장소: 미국
브랜드 이름: TEXAS INSTRUMENTS
모델 번호: TMS320F28335PGFA
결제 및 배송 조건
포장 세부 사항: STANDRAD
지불 조건: 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 주당 10000PCS
제품 설명
텍사스 인스트루먼츠 사 / 국가적 TMS320F28335PGFA IC은 집적 회로를 자릅니다

TMS320F28335와 TMS320F28334, TMS320F28333, TMS320F28332, TMS320F28235, TMS320F28234와 TMS320F28232 장치는 제어 애플리케이션을 요구하기 위한 초집적화되, 고성능 해결첵입니다.

이 문서 전체에 걸쳐, 장치는 각각 F28335와 F28334, F28333, F28332, F28235, F28234와 F28232로서 생략됩니다. F2833x 장치 비교와 F2823x 장치 비교가 각각 장치에게 기능을 개요를 제공합니다.

텍사스 인스트루먼츠 사
상품 카테고리 : 디지털 시그널 프로세서와 제어기들 - DSP, DSC
로에스 : 세부 사항
DSC
TMS320F28335
델피노
SMD / SMT
LQFP-176
C28x
1 핵심
150 마하즈
-
-
512 kB
68 kB
1.9 V
- 40 C
+ 125 C
트레이
ADC 결의안 : 12개 비트
브랜드 : 텍사스 인스트루먼츠 사
데이터 버스 폭 : 32개 비트
높이 : 1.4 밀리미터
명령 유형 : 부동 소숫점
인터페이스 타입 : CAN/I2C/SCI/SPI/UART
길이 : 24 밀리미터
민감한 수분 :
I/Os의 수 : 88 입출력
타이머들 / 반대의 수 : 타이머 3명
상품 종류 : DSP - 디지털 시그널 프로세서와 제어기들
프로그램 메모리 종류 : 플래시
40
하위범주 : 내장 프로세서와 제어기들
공급 전압 - 민 : 1.805 V, 3.135 V
폭 : 24 밀리미터
부분 # 가칭 : PLCF28335PGFA
단일 가중치 : 0.066886 온스

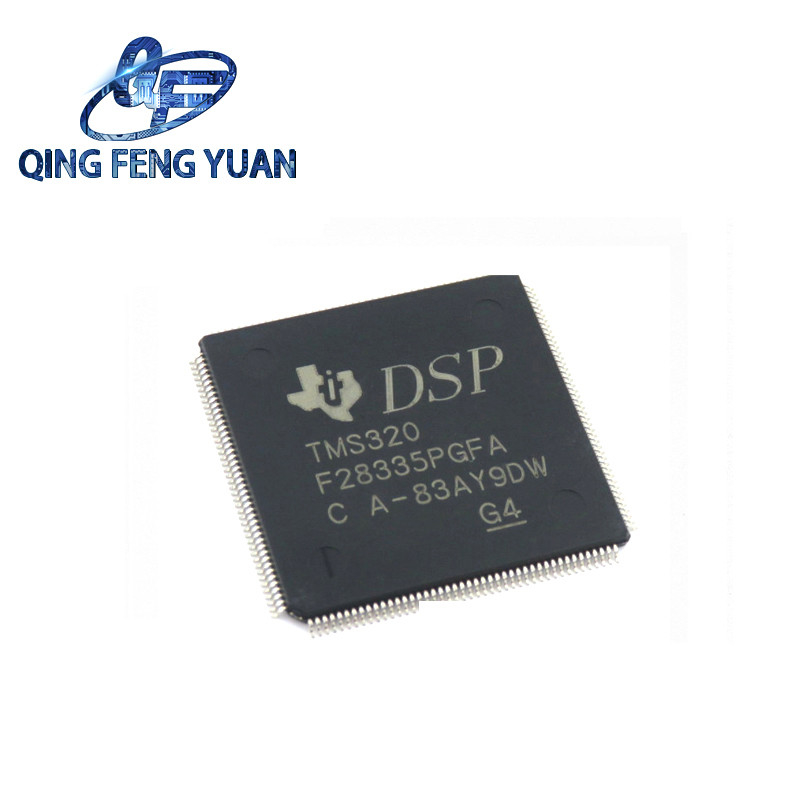

텍사스는 TMS320F28335PGFA 확대 이미지에 기계를 설치합니다
TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다 1TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다 2

TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다 3

TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다 4

TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다 5

TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다 6

TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다 7

품질 정보

라팅카탈옥
로슈예스
리액하이스
마무리 / 볼 머티리얼닙다우를 이끄세요
MSL 평가 / 최대 reflowLevel-3-260C-168 HR
품질, 신뢰성
& 패키징 정보
견해 또는 다운로드

수출 분류

단지 *For 참조

  • 미국 ECCN : 3A991A2

패키징 정보

| 핀 LQFP (PGF) | 176을 패키징하세요
작동 온도는 ('C) -40 내지 85를 정렬시킵니다
패키지 수량 | Carrier40 | 제덱트레이 (5+1)

TMS320F28335를 위한 특징

  • 고성능 정전기 CMOS 기술
    • 최고 150까지 마하즈 (6.67번 나노 초 순환 주기)
    • 1.9-V/1.8-V 핵심, 3.3-V 입출력 설계
  • 고성능 32 비트 CPU (TMS320C28x)
    • IEEE 754 단순 정밀도 부동 연산 장치 (FPU) (단지 F2833x)
    • 16 × 16과 32 × 32 MAC 작동
    • 16 × 16 듀얼 MAC
    • 하버드 버스 아키텍처
    • 고속 인터럽트 응답과 처리
    • 모델의 프로그램을 짜는 통합된 메모리
    • (C/C++와 집회에서) 효율적인 코드
  • 6채널 DMA 제어기 (ADC, 맥브스피, 엡위텀, XINTF와 SARAM을 위해)
  • 16비트 또는 32 비트 외부인터페이스 (XINTF)
    • 2M × 16 주소 한계 이상
  • 내부 메모리
    • F28335, F28333, F28235 : 256K × 16 플래시, 34K × 16 SARAM
    • F28334, F28234 : 128K × 16 플래시, 34K × 16 SARAM
    • F28332, F28232 : 64K × 16 플래시, 26K × 16 SARAM
    • 1K × 16 OTP ROM
  • 부트 롬 (8K × 16)
    • 소프트웨어 부트 모드 (SCI와 SPI, 깡통, I2C, 맥브스피, XINTF와 병렬식 입출력을 통하여)로
    • 표준 수학 테이블
  • 시계와 시스템 제어
    • 온칩 발진기
    • 감시 타이머 모듈
  • GPIO63 핀에 대한 GPIO0은 외부 코아가 중단하는 8개 중 하나를 연결될 수 있습니다
  • 모든 58 주변 기기를 지원하는 주변 장치 인터럽트 확장 (파이) 블록은 중단합니다
  • 128 비트 보안키 / 자물쇠
    • 플래시 / OTP / 램형 블럭을 보호합니다
    • 펌웨어 역공학을 방지합니다
  • 개선된 제어 주변 기기
    • 최고 18까지 PWM 출력
    • 150개 추신 MEP 결의안과 최고 6까지 HRPWM 출력
    • 최고 6까지 이벤트 캡쳐 입력
    • 최고 2까지 사각 부호기 인터페이스
    • 최고 8시 32분까지 비트 타이머들 (에캡스를 위한 6와 에큐엡스를 위한 2)
    • 최고 9시 16분까지 비트 타이머들 (엡위엠에스와 3 엑스인트트스를 위한 6)
  • 3시 32분 비트 중앙 처리 장치 계시 기구들
  • 직렬 포트 주변 기기
    • 최고 2까지 깡통 모듈
    • 최고 3까지 SCI (UART) 모듈
    • (SPI로서 쉽게 잘 믿은) 최고 2까지 맥브스피 모듈
    • 한 SPI 모듈
    • 한 내부통합 회로는 (I2C) 버스를 탑니다
  • 16개 채널인 12 비트 ADC
    • 80 나노 초 구매 전환율
    • 2 × 8 채널 입력 멀티플렉서
    • 2 샘풀 앤 홀드
    • 단일 / 동시발생의 전환
    • 내부이 또는 외부 기준
  • 입력 필터링과 최고 88까지 개별적으로 프로그램 가능한, 복합적 GPIO 핀
  • JTAG 바운더리 스캔 지원
    • IEEE 기준 1149.1-1990 표준 검사 접속 포트와 경계 스캔 구조
  • 진보적 디버그 기능
    • 분석과 중지점 기능
    • 실시간 하드웨어를 사용하는 디버그
  • 개발 지원은 포함합니다
    • ANSI C/C++ 컴파일러 / 어셈블러 / 링커
    • 코드 작성자 스튜디오티엠 IDE
    • DSP / BIOSTM과 SYS / 전기
    • 디지털 모터 콘트롤과 디지털 전원 소프트웨어 라이브러리
  • 저-전력 모드와 전력 절감
    • 지원받은 HALT 모드인 대기인 아이들
    • 불 가능 개별적 주변 클락
  • 엔디아니스 : 리틀 엔디언
  • 패키지 옵션 :
    • 무연, 녹색 패키징
    • 176 볼 플라스틱 볼 그리드 어레이 (BGA) [ZJZ]
    • 179 볼 마이크로스타 BGATM [ZHH]
    • 179개 공 새로운 파인 피치 볼 그리드 어레이 (nFBGA) [ZAY]
    • 176 핀 저자세 쿼드 플랫팩 (LQFP) [PGF]
    • 176개 핀은 열띠게 주목을 거의 못 받는 쿼드 플랫팩 (HLQFP) [PTP]를 강화했습니다
  • 온도 선택 :
    • 한 : 85' C에 대한 -40' C (PGF, ZHH, ZAY, ZJZ)
    • S : 125' C에 대한 -40' C (PTP, ZJZ)
    • 큐 : 125' C에 대한 -40' C (PTP, ZJZ) (자동차 애플리케이션의 AEC Q100 자격)

FAQ

Q1 :IC BOM의 인용에 대하여?
A1 :회사는 국내외에서 원래 집적 회로 제조사들의 조달 채널과 고객들을 위해 고품질, 저비용 전자 부품을 선택하기 위한 전문적 제품 솔루션 분석 팀을 가지고 있습니다.
Q2 :PCB와 PCBA 솔루션을 위한 인용?
A2 : 회사의 프로팀은 해결책이 고객과 각각 전자 구성품을 위한 매개 변수 요구사항에 의해 제공한 PCB와 PCBA의 활용 범위를 분석하고, 궁극적으로 고객들에게 고품질이고 저비용 인용 해결책을 제공할 것입니다.
Q3 :완성품에 대한 칩 설계에 대하여?
A3 : 우리는 웨이퍼 설계, 웨이퍼 생산, 웨이퍼 검사, IC 패키징과 통합과 IC 제품 정밀 검사 서비스의 전체 세트를 가집니다.
Q4 :우리의 회사는 최소 명령량 (MOQ) 요구를 가지고 있습니까?
A4 : 아니오, 우리는 MOQ 요구조건을 가지고 있지 않습니다, 대량 생산에 원형에서 시작하는 당신의 프로젝트를 지원할 수 있습니다.
Q5 :소비자 정보가 유출되지 않는다는 것을 보증하는 방법?
A5 : 우리는 고객 측면 지방법에 의해 NDA 부작용에 서명하고 싶어하고 고객 데이터를 높은 신뢰할 수 있는 수준에 보존하도록 유망합니다.
TMS320F28335PGFA 텍사스는 내셔널 세미컨덕터에 기계를 설치합니다 8
