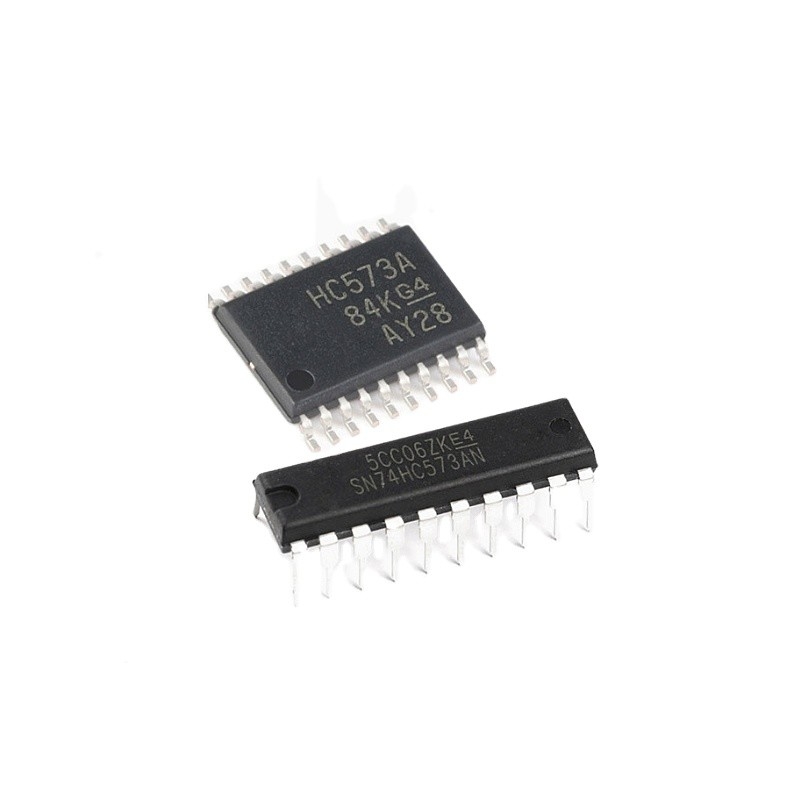

의74HC573AN i3 상태 출력으로 D 타입 투명한 잠금 장치입니다. 장치는 잠금 활성화 (LE) 및 출력
(OE) 입력을 활성화합니다. LE가 높을 때, 입구에서 데이터가 잠금 장치에 입력됩니다. 이 상태에서 잠금 장치는 투명합니다.
출력은 그에 대응하는 D-input가 변할 때마다 변합니다.LE가 낮을 때, 잠자는 LE의 HIGH-to-LOW 전환을 전하는 설정 시간에 입력에 존재했던 정보를 저장합니다.. OE의 HIGH는 출력이 높은 임피던스 오프 상태를 가정하도록합니다. OE 입력의 작동은 잠금 장치의 상태에 영향을 미치지 않습니다. 입력에는 클램프 다이오드가 포함됩니다.이것은 VCC를 초과 전압에 인터페이스 입력 전류 제한 저항의 사용을 가능하게.
