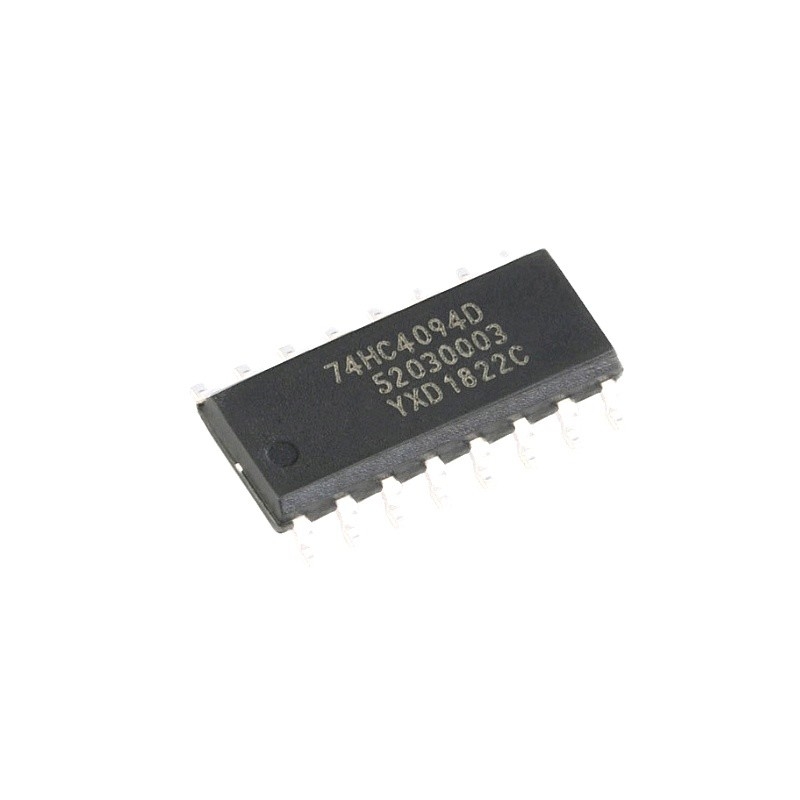

74HC4094; 74HCT4094는 저장 레지스터와 3 상태 출력으로 8 비트 직렬 입력/연렬 또는 병렬 출력 전환 레지스터이다.
셔프트 레지스터와 저장 레지스터 모두 별도의 클럭을 가지고 있습니다. 장치에는 일련 입력 (D) 및 두 개의 일련 출력 (QS1 및 QS1) 이 있습니다.
QS2) 가 캐스캐딩을 가능하게 합니다. 데이터는 CP 입력의 LOW에서 HIGH 전환에 이동됩니다.시계 가장자리가 빠르면 캐스케딩을 허용하기 위해 CP 입력의 LOW에서 HIGH 전환에 대한 QS1에서 데이터가 있습니다.같은 데이터는 시계 가장자리가 느렸을 때 캐스케딩을 허용하기 위해 CP 입력의 다음 HIGH-to-LOW 전환에 QS2에서 제공됩니다.셔프트 레지스터의 데이터는 STR 입력값이 HIGH일 때 저장 레지스터로 전송됩니다.. 저장 레지스터의 데이터는 출력에서 출력 활성화 입력 (OE) 이 높을 때마다 나타납니다. OE에 낮은 것은 출력이 높은 임피던스 오프 상태를 가정하도록합니다.OE 입력의 작동은 레지스터 상태에 영향을 미치지 않습니다.. 입력에는 클램프 다이오드가 포함됩니다. 이것은 VCC를 초과하는 전압에 입력 인터페이스를 위해 전류 제한 저항의 사용을 가능하게합니다.
